当前位置:网站首页 >> 正文


平面钻 >> 龙门移动式数控钻床

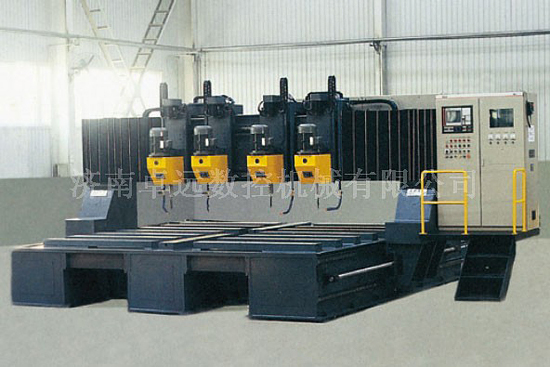

龙门移动式数控钻床



产品说明

ZYPZ4040/4型龙门移动式数控钻床

主要技术参数:

性能参数
机床型号
项目
单位
GBZ50*2000
GBZ50*3000
GBZ50*4000
适应工件尺寸
钻孔直径
mm
12-50
12-50
12-50
最大厚度
mm
200
200
200
板材
X*Y
2000*2000
3000*3000
4000*4000
管材
max
2000
2500
4000
数控钻削滑台式动力
快换夹头
390-MS4
390-MS4
390-MS4
Z轴进给
行程
mm
310
310
310
进给量
mm/rpm
0.15-0.5
(13级)
0.15-0.5
(13级)
0.15-0.5
(13级)
主轴转数
r/min
120-506
120-506
120-506
钻削速度
m/min
16-25
16-25
16-25
总需电功率
kw
13-20
13-24
13-24
机床净重
t
15
20
30
外型尺寸(长*宽*高)
mm
550*3900*2600
6500*4900*2600
7500*5900*2600


主要技术参数:

1、加工角钢范围:  140X140X12-250X250X32
2、最大钻孔直径:Φ40
3、每侧钻头数目:3个
4、钻孔主轴行程:240mm
5、钻孔主轴转速:180-760r/min(无级可调)
6、数控轴数:3轴
7、打印字头字数:18个
8、字头尺寸:14X10X20,12.5X20X20 mm
9、打印公称力:1000kN
10、最大加工工件长度:12m
11、X轴角钢送进速度:10-40m/min(无级可调)
12、液压系统工作压力:高压:25mPa
                      低压:6mPa
12、功率配置:X轴:          4.4Kw
A、B轴:       2Kw
A、B面动力头: 4.0Kw
液压站:       15Kw
13、准距调节范围(mm):50-220(无级)
14、加工精度:符合GB2694-2003的要求
15、成品料道人工推进,向一侧翻出,翻出的动力源为气动方式。
16、主要电气控制元件及液压、气动阀为进口元件。
17、编程方式:键盘和鼠标输入、USB接口输入、网络接口输入、远程网络监控。

18、外形尺寸:30X7X2.6m
